  Обновление Системы Трубопровод 2012 от 27.12.2011.

Система Трубопровод 2012 для AutoCAD 2012

Новая Система Трубопровод 2012 (модули LotWorks 2012, LandProf 2012, GeoDraw 2012, Топоплан 2012) работает под AutoCAD 2008/2009/2010/2011/2012 и может устанавливаться на 32-х и 64-х разрядные операционные системы Windows XP, Windows Vista и Windows 7. Новая прошивка HASP ключа позволяет использовать один и тот же ключ для работы как с 32-х, так и с 64-х разрядными версиями одновременно.

Обновление системы защиты

В Система Трубопровод 2012 изменена система защиты от несанкционированного использования. После установки настоящего обновления необходимо выполнить повторно процедуру прошивки ключа защиты. Для прошивки ключа обращайтесь в службу технической поддержки по адресу otrs@yunis-yug.ru.

Подключение Система Трубопровод 2012 к удаленному ключу защиты

Благодаря новой возможности подключения к ключу защиты, который установлен на сервере Юнис-Юг, упростилась процедура предоставления Система Трубопровод 2012 в опытную эксплуатацию. Теперь не только организации, но и отдельные специалисты могут в любой момент загрузить с сайта, установить и испытать новейшие версии приложений Система Трубопровод 2012. На период опытной эксплуатации больше не нужно заказывать ключ защиты.

Сертификация приложений

В октябре 2011 года приложения Лаборатория 3.3, Геолог 3.3 и GeoDraw 2012, входящие в состав Система Трубопровод 2012, были сертифицированы на соответствие требованиям нормативных документов.

Сертификаты (1,7Мб)

Генерация документации

Система Трубопровод 2012 имеет новую технологию генерации документов, которая позволяет улучшить подготовку документации для заказчика: документы создаются моментально, гарантированно не содержат ошибок, имеют безупречный внешний вид.

Ведомости генерируются на основании шаблонов, которые представляют собой файлы в формате MS Excel, созданные или отредактированные пользователями. Шаблоны можно настраивать: задавать параметры для заполнения строк, использовать формулы и условия заполнения, устанавливать форматирование. Для одной ведомости можно создать и сохранить несколько вариантов шаблонов. Если Вам нужна помощь по настройке шаблона ведомости, обращайтесь в службу технической поддержки otrs@yunis-yug.ru.

Примеры ведомостей (733Кб)

Дополнения и корректировки

В таблице представлены изменения, вошедшие в настоящий выпуск Система Трубопровод 2012, которые были предложены пользователями (модули LotWorks 2012, LandProf 2012, GeoDraw 2012).

Описание Организация
Добавлена блокировка команды синхронизации на чертеже, открытом в режиме Только для чтения. Гипроспецгаз
В ведомость землепользователей добавлены колонки Республика, Область, Край. Гирогразцентр
Гипроспецгаз
Добавлена сводная ведомость по пересекаемым коммуникациям. Гипроспецгаз
Откорректировано отображение кривых совмещенных поворотов. НИПИГазпереработка
Увеличена точность вписывания кривой поворота. ВолгоградНефтепроект
Добавлена команда расчета количества балластирующих устройств по длине участка и шагу расстановки. Спецгазпроект
Команды нанесения штриховок геологических слоев и редактирования свойств ИГЭ теперь доступны и в модуле LandProf. Роснефть-НТЦ
Добавлен параметр ГоризУгол (град/мин/сек) для вывода значения угла поворота, с точностью до секунд. Гипроспецгаз
Добавлен параметр Угол1 для вывода значений левых измеренных углов в раздел подвала План линии и в Ведомость поворотов трассы. Гирогразцентр
В настройки модуля GeoDraw добавлены опции обозначения геологического возраста на чертеже. ГипродорНИИ
В команде экспорта в GazNet добавлена возможность указания диапазона. ИнжГеоКомплекс
Добавлено нанесение Информационных сносок на трассе, с указанием пикетажа и условного диаметра подключаемой трассы. Гирогразцентр
Добавлены опции Сноска и МТекст в шаблоны для вывода в подвал и на сносках. При указании опции Сноска, надпись выводиться в виде сноски, при МТекст - в виде многострочного текста. Гирогразцентр
Добавлена возможность разворачивать сноски углов трассы. Гирогразцентр
Исправлена ошибка обновления поворота трассы в базе проекта, при корректировке значения угла. Гипроспецгаз
Добавлена возможность настройки шаблона вывода информации в подвал по угодьям. Гирогразцентр
В контекстное меню на чертеже добавлена команда Соединить геолинии.
Исправлена ошибка автоматического нанесения геолиний на краях профиля. Гирогразцентр
Добавлены графические настройки отображение футляров на плане. Стройинжениринг
Добавлена проверка минимального расстояния от края футляра до ближайшего тангенса. Гипроспецгаз
Исправлены ошибки, связанные со штриховкой слоев. ИнжГео
Мосгипротранс
Исправлена ошибка в команде формирования блока трассы, при работе под AutoCAD Civil 2008. ИнжГео
Добавлена возможность указания отметки опоры по ЦМР на плане. Роснефть - НТЦ
Добавлена опция Объединять, для объединения одинаковых записей в разделах подвала, которые формируются по участкам. Гипрогазцентр
Гипроспецгаз
Добавлена возможность настраивать динамический вывод отметки, пикетажа, глубины под курсором. Газпроект
Исправлена ошибка, связанная с неточностью формирования коридора профилирования. ИнжГео
Добавлены настройки выравнивания текста в разделы Отметка устья скважины, Отметки земли, Проектные отметки и Глубина траншеи. ГипродорНИИ
Гипроспецгаз
Добавлено выравнивание текста на сноске по левому краю полки. Гипроспецгаз
Добавлена возможность редактирования текста с отметкой вершины угла на сносках углов трубы. Гипроспецгаз
Добавлена опция Наносить на переходах в разделы подвала Расстояния, Защита изоляции, Техническая характеристика, Балластировка трубопровода, и другие разделы, которые формируются по участкам. Гипроспецгаз
Добавлена опция Наносить в местах вертикальных поворотов трубы в разделах подвала Отметки земли, Планировочные отметки и Расстояние. Гипроспецгаз
В раздел Планировочные отметки дополнительно наносятся отметки, в местах излома линии земли. Гипроспецгаз
Усовершенствована работа команда Проложить трубопровод. Гипроспецгаз
Добавлен коэффициент запаса в расчет радиуса упругого изгиба. Газпроектинжиниринг
Исправлена ошибка вывода значения Густота в ведомость угодий. В ведомость добавлена строка Примечание. Гипрогазцентр
Изменены ограничения для создания сбросов. Роснефть-НТЦ
Добавлен параметр Расстояние от предыдущего поворота для вывода в ведомостях и на сносках. Гипроспецгаз
Добавлены значения параметра Испытание газопровода согласно СТО Газпром 2-3.5-354-2009. Гипроспецгаз
Исправлена ошибка объектной привязки к Трассе на плане, под AutoCAD 2011 x64. ГипродорНИИ
Добавлена возможность не наносить сноски для створных точек. Гипроспецгаз
В диалоге свойств угла трассы добавлено поле для указания секунд. Нефтегазгеодезия
В настройках программы добавлены параметры Высота засыпки и Высота подсыпки. Гипроспецгаз
Добавлены графические настройки вывода плюсовок в разделах подвала. Гипроспецгаз
Добавлена функция обновления консистенции в слоях (в скважинах) по данным ИГЭ. Мосгипротранс
Гипроспецгаз
Откорректированы шаблоны для ведомости углов поворотов трассы в формате DWG. Гипроспецгаз
Добавлена команда сквозной нумерации углов и створных точек трассы. ИнжГеоКомплекс
При удалении ИГЭ, добавлена проверка и вывод сообщения с номерами скважин, в которых присутствуют слои данного ИГЭ. ИнжГео
Добавлен автоматический расчет отметки снесенной скважины по отметкам характерных точек или ЦМР. ИнжГео
Гипроспецгаз
Добавлен параметр Отметка наибольшего размыва для вывода на сноске линии размыва дна. Откорректирован шаблон сноски по умолчанию. Гипроспецгаз
Добавлен параметр Расход воды для уровней ГВВ. Значение параметра выводиться на сноску (если задано). Гипрогазцентр
Добавлена штриховка по консистенции для мерзлого грунта. ГипродорНИИ
Добавлено сервисные сообщение об удаленных физических скважинах, для которых остались снесены скважины. Гипроспецгаз
Откорректирована работа команд Создать полку по уклону и Отметить уклоны. Гипроспецгаз
Добавлена опция Объединять участки с одинаковым уклоном. Гипроспецгаз
Добавлена опция Не наносить обозначения уклона на участках меньше 0.1м (или другого указанного в настройках значения) Гипроспецгаз
Добавлен вывод значения условного горизонта профиля. Значение наносится в виде сноски или текста. Строка формируется по шаблону. В настройках можно указывать шрифт, слой AutoCAD и тип обозначения (сноска или текст). Гипроспецгаз
Команда объединения геолиний добавлена в контекстное меню AutoCAD. Добавлены команды нанесения и редактирования геолиний на панель инструментов. ИнжГео
ГипродорНИИ
Расширен набор параметров для вывода на литологическом разрезе. Мосгипротранс
Добавлен параметр Краткое название консистенции для вывода в редакторе скважин. Гипроспецгаз
В контекстное меню сноски добавлены команды настройки отображения: Несколько полок, Показывать рамку, Стрелка, Боковая линия. Гипроспецгаз
ТомскНИПИнефть
Добавлены наклонные ГВВ. Гипроспецгаз
Добавлено автоматическое нанесение на разрезах на ординатах сведений о пересечениях с другими разрезами. ИнжГео
В Топоплан добавлены обозначения подземных коммуникаций с буквенными индексами. Гипрогазцентр
Добавлены настройки расстояния в свету для подземных коммуникаций. Гипроспецгаз
Добавлен параметр Напряжение для подземных кабелей.
Расстояние в свету для кабелей устанавливается в зависимости от напряжения. Расстояние в свету для кабелей устанавливается в зависимости от напряжения. Гипроспецгаз
Исправлены ошибки построения откосов в Топоплан. Гипрогазцентр
Сортамент изделий пополнен трубами по ГОСТ 8696-74 (Трубы стальные электросварные со спиральным швом общего назначения). Гипрогазцентр
Исправлена ошибка с отображением кривых вставок для вертикальных углов. Гипрогазцентр
На профилях и на литологических разрезах добавлен вывод лабораторных номеров проб. Гипроспецгаз
ГипродорНИИ
Для заполнения раздела Наименование грунта в литологическом разрезе добавлены параметры для вывода классификации, полевого описания ИГЭ и описания геологического слоя в скважине. ИнжГео
Добавлена команда «сквозной» нумерации поворотов трассы .Номер створных точек содержит номер предыдущего поворота и дополнительный порядковый номер. ИнжГеоКомплекс

LotWorks 2012

Расчет и подбор радиуса упругого изгиба

Добавлена новая функция расчета радиуса упругого изгиба при изменении вертикального угла поворота. Во время редактирования угла LotWorks 2012 пересчитывает радиус и показывает наложение тангенсов. Расчет радиуса выполняется по условию жесткости с учетом установленного минимального значения радиуса для участка или всей трассы. Установить минимальный радиус можно в свойствах участка технической характеристики трубы. В настройках можно выбрать способ расчета по условию жесткости: по справочнику Дерцакяна, по справочнику Айнбиндера или по табличным данным. Расчетное значение радиуса корректируется с учетом коэффициента запаса, возможна также ручная корректировка.

Сноски поворотов трассы

Усовершенствованы инструменты для работы со сносками поворотов трассы. Оформление сносок соответствует ГОСТ 2.316-2008. Вид сносок можно настраивать и менять на чертеже с помощью команд Несколько полок, Боковая линия, Рамка, Стрелка, Скрытие заднего плана, доступных из контекстного меню объекта сноски. Текст сноски можно менять на чертеже, используя стандартный способ редактирования содержимого многострочного текста. Сноску легко разворачивать на чертеже, перемещая ручку редактирования полки. При повторном нанесении обновляется только текст на сносках, а положение и графические настройки сохраняются.

Теперь можно использовать на сносках параметры совмещенных углов: СовмУгол, ПриведенныйРадиусСовм, ДлинаКривойСовм, СоставВставкиСовм, T1Совм, T2Совм, БВерт, ОтмВУВерхТрубы, ОтмВерхаТрубы, ОтмНизаТрубы, ЗаглублениеТрубы. Эти же параметры могут быть использованы при формировании ведомости поворотов трассы.

Проектирование полок

Добавлен новый компонент для расчета объемов насыпей и срезок. Объем рассчитывается по ширине полки, натурным и проектным отметкам земли. Компонент включает команды:

  • создать/удалить полку, изменить отметки полки;
  • задать ширину полки (слева и справа от трассы);
  • рассчитать объем насыпи и срезки;
  • нанести оформление полок (на плане и на профиле);
  • нанести значения проектных отметок в подвал и на линию профиля;
  • определить участки с нужными уклонами для создания полок;
  • вывести информацию о полках в текстовый файл или в ведомость в формате Excel;
  • перенести данные о полках с профиля на план (команда синхронизации).

На плане полка обозначается рамкой и сноской с указанием ширины. На профиле полка обозначается красной линией, сноской и надписью на ординатах. Дополнительно можно нанести текст с разницей проектных и натурных отметок над линией земли. Все надписи формируются по шаблонам, которые можно настраивать.

LotWorks 2012 позволяет экспортировать проектные данные (включая полки и геологию) в Топоматик Robur. Экспортируемые данные можно использовать для построения продольных разрезов и расчета объемов насыпей/срезок с учетом геологических данных.

LandProf

Использование топографических объектов

Расширены возможности по интеграции LandProf 2012 с Топоплан 2012. Новая команда поиска и расчета пересечений с трассой трубопровода позволяет создавать в модели данных пересечения с линейными (как раньше) и площадными топографическими объектами. Формирование пересечений с площадными объектами автоматизирует процесс создания системы различных участков по трассе трубопровода, включая угодия: сокращаются трудозатраты на оформление профилей и подготовку ведомостей. Ниже приведен перечень объектов, по которым выполняется расчет пересечений с трассой.

Тип объекта Название топографического знака
АВТОМОБИЛЬНЫЕ ДОРОГИ Автодорога с усовершенствованным покрытием.
Автодорога с покрытием (шоссе).
Автодорога с усовершенствованным покрытием строящаяся.
Автодорога с покрытием строящаяся.
ЖЕЛЕЗНЫЕ ДОРОГИ Железнодорожные пути.
ПОЛЕВАЯ ДОРОГА Автодорога без покрытия (улучшенная грунтовая).
Дорога грунтовая проселочная.
Дорога грунтовая полевая, лесная.
Автодорога без покрытия строящаяся.
ПОДЗЕМНЫЙ ТРУБОПРОВОД Трубопроводы надземные.
Трубопроводы подземные.
Трубопроводы подводные.
ЛЭП ЛЭП и линии связи надземные, воздушные.
ПОДЗЕМНЫЙ КАБЕЛЬ ЛЭП и линии связи подземные.
ЛЭП и линии связи подводные.
ВОДНЫЕ ПРЕГРАДЫ Водотоки естественные.
Канал, канава, канализованный участок реки облицованные, канал строящийся.
Оросительные и осушительные сооружения.
ЛЕС Древесная растительность естественная.
Криволесье; бурелом.
Древесная саженая растительность.
Древесная растительность в НП.
Заросли.
ПАШНЯ Рисовое поле, периодически затопляемое водой; рисовое поле, затопляемое водой большую часть года; пашня; залежь.
ЛУГ Травяная растительность.
ОГОРОДЫ Огород.
САДЫ Сад фруктовый; ягодник; виноградник; сад фруктовый с ягодником; сад фруктовый с виноградником; питомник плодовый; плантация технических культур.
ГАРИ Участок леса горелый, сухостойный.
БОЛОТА Болота и солончаки.
ВЫРУБЛЕННЫЙ ЛЕС Участок леса вырубленный; участок леса раскорчеванный.
КУСТАРНИК Полукустарник; кустарничек; заросли кустарника обычного; заросли кустарника колючего; заросли саксаула.

Функционал определения пересечений с линейными объектами также расширен: добавлен расчет пересечений с водными преградами и определение расстояния в свету для подземных трубопроводов и кабелей по СНиП II-89-80.

Профили дорог

В LandProf 2012 и GeoDraw 2012 добавлены инструменты для работы с автодорогами, которые позволяют создавать трассу автодороги и строить геологический разрез по трассе, а затем загружать эти данные в Топоматик Robur. Таким образом, стала возможной комплексная автоматизация процесса проектирования автодорог с использованием мощного программного комплекса для работы с данными инженерно-геологических изысканий (Лаборатория 3.3, Геолог 3.3 и GeoDraw 2012).

В LandProf 2012 добавлена возможность создавать трассы автодорог: задавать параметры переходных кривых, оформлять профили и строить поперечные разрезы. В базу стандартных подвалов включены шаблоны подвалов по ГОСТ Р 21.1701-97. Используя GeoDraw 2012, на профиль автодороги можно сносить скважины, строить и оформлять геологический разрез на продольных и поперечных профилях. GeoDraw 2012 имеет новые команды для создания поперечников с геологическим строением (см. раздел GeoDraw 2012 ниже).

Создание ЦМР по блокам

Добавлена новая команда Построение ЦМР, которая создает треугольники по отметкам, нанесенным на чертеже в виде текста или блоков с атрибутами. Команда вынесена в отдельный модуль UNISBUILDCMR.ARX, который можно отдельно подгружать в AutoCAD.

GeoDraw 2012

Совместная работа с Геолог 3.3

Используя совместно GeoDraw 2012 и Геолог 3.3, можно быстро строить геологические разрезы по полевым данным, а затем уточнять и корректировать их по лабораторным данным. Информация о скважинах и ИГЭ хранится в отдельном файле геологических данных (GEO-файл) и может быть повторно использована в других проектах. Режим совместной работы можно установить при создании проекта или в любой момент подключить GEO файл, созданный в Геолог 3.3 к проекту. Особенности совместной работы GeoDraw 2012 и Геолог 3.3 описаны в руководстве пользователя GeoDraw 2012.

Улучшена команда загрузки скважин в проект Система Трубопровод 2012 из файлов MS Excel. В файле должны быть указаны отметка устья и геодезические координаты или пикетаж скважины. При импорте выполняется снесение скважин на активную трассу.

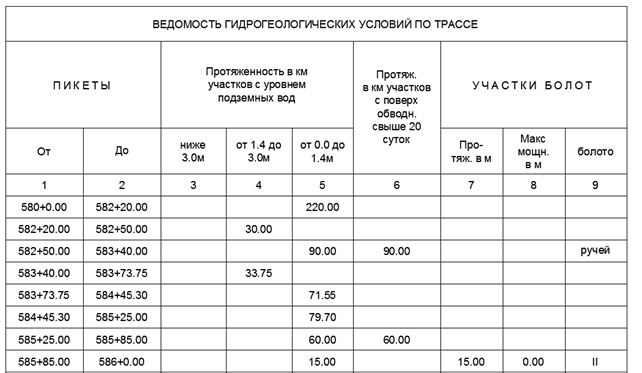

Ведомость гидрогеологических условий

Полностью переработана команда генерации ведомости гидрогеологических условий. Для формирования ведомости теперь используется специальный шаблон, который можно настраивать. Ведомость формируется на чертеже в виде таблицы AutoCAD.

Поперечные разрезы

Добавлен компонент для построения поперечных разрезов. В местах пересечения продольного и поперечного разрезов создается специальный объект Скважина пресечения, который содержит информацию о геологических слоях в точке пересечения. Таким образом, данные о геологических слоях можно переносить с продольных профилей на поперечные и наоборот. Чтобы построить поперечные разрезы, нужно на плане выполнить команду Создать поперечные трассы, затем построить разрезы, используя команду Создать профиль.

Шаблоны оформления для ГВВ

Для точек пересечения трассы с водными объектами добавлены уровни ГВВ 3% и ГВВ СМУ. Для всех уровней ГВВ на профиле наносятся сноски со значением отметки, даты замера, скорости и расхода воды. Надписи на сносках формируются по шаблонам, которые можно настраивать. Текст на сносках можно корректировать на чертеже, используя стандартный способ редактирования МТекста.
